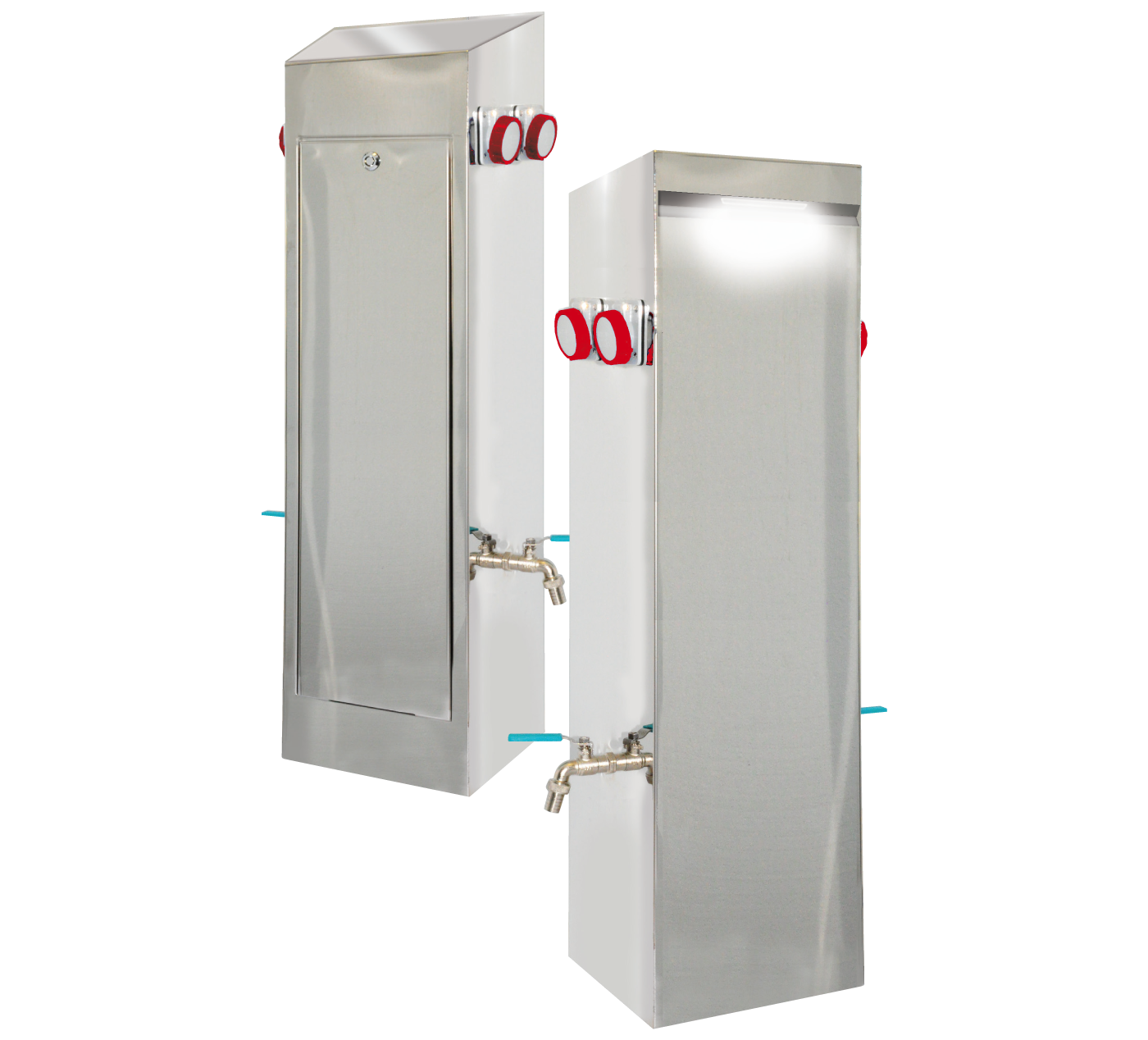

Borne de distribution d’électricité et/ou d’eau pour les ports et haltes fluviales

Borne pour quai et ponton acceptant des prises TETRA jusqu’à 125A

PRÉSENTATION GÉNÉRALE

– Corps en tôle inox 316l 15/10 finition brossée GR420.
– Plus haute que ONIP (1200mm au lieu de 950mm) ONIP-MED permet des équipements plus volumineux.
– Platine intégrée permettant la fixation sur massif type éclairage public entraxe 200×200.
– Porte d’accès équipée d’une serrure crénelée.
– Les équipements peuvent être composés de prise tétra 16A, 32A, 63A, 125A avec disjoncteur différentiel 30mA suivant tableau ci-contre (variantes possibles).
Il peut être prévu de la distribution d’eau par robinet ¼ tour 20/27 ou par raccord rapide.
– Le raccordement au réseau électrique se fait sur bornier 5×35² (passage en coupure sur demande).
– Le raccordement au réseau d’eau se fait sur une vanne de coupure générale 20/27 mâle.
– La borne peut être équipée sur demande d’un système de chauffage antigel anti condensation.

EQUIPEMENTS

• Compteur électrique et eau
• Chauffage anti gel/condensation
• Télégestion par totem CB
• Lecteur de badge

NORMES

• NF C 15-100 section 709 : Installation électrique des marinas
• Décret 14/11/1988 n°88-1056 : Protection des travailleurs
• CEI 309 : Prise P17
• Directive 2004/108/CE : Compatibilité électromagnétique
• Décret 95-1081 : Sécurité des personnes sur l’utilisation du matériel
• Directive 73/23/CEE : Basse tension
• NF P 40-201 DTU 60.1 : Plomberie sanitaire
• NF EN 60 529 : Degrés de protection des enveloppes
• NF EN 60 068-2-18 : Degrés de protection contre la pénétration d’eau
